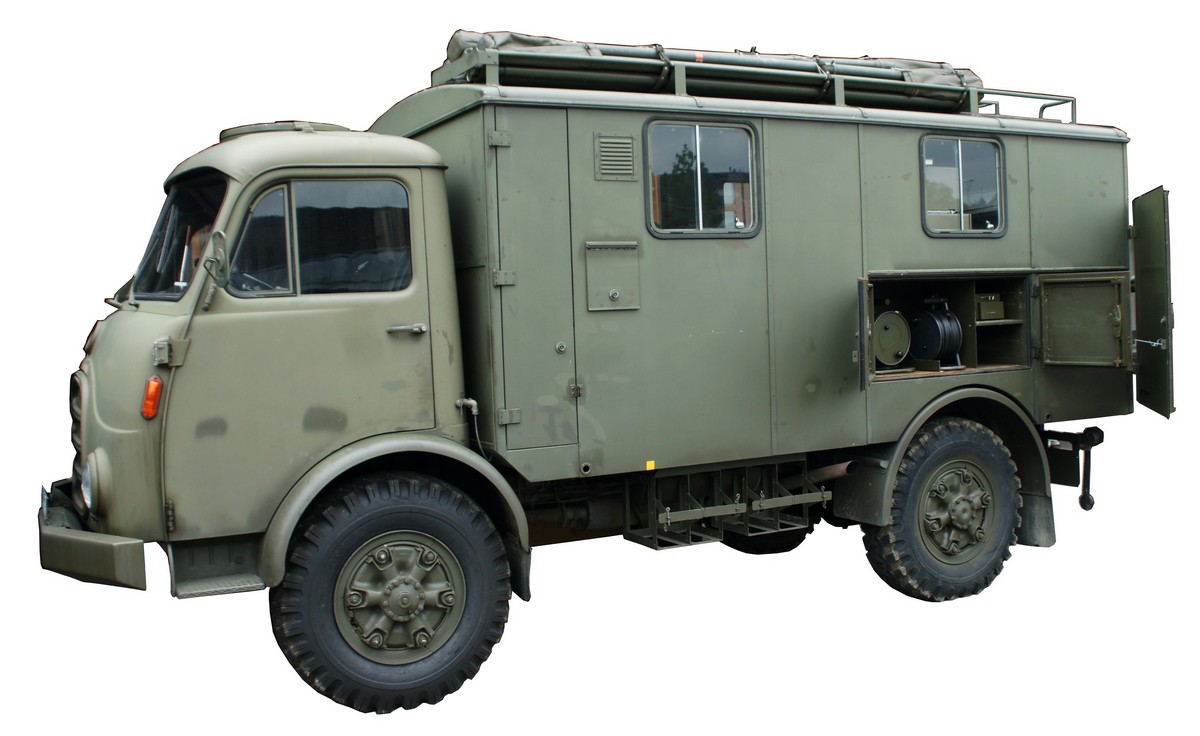

Steyr A 680 g, Funkwagen SE-415 sch gl 4 x 4; entwickelt von Steyr Daimler Puch, Steyr, Österreich.

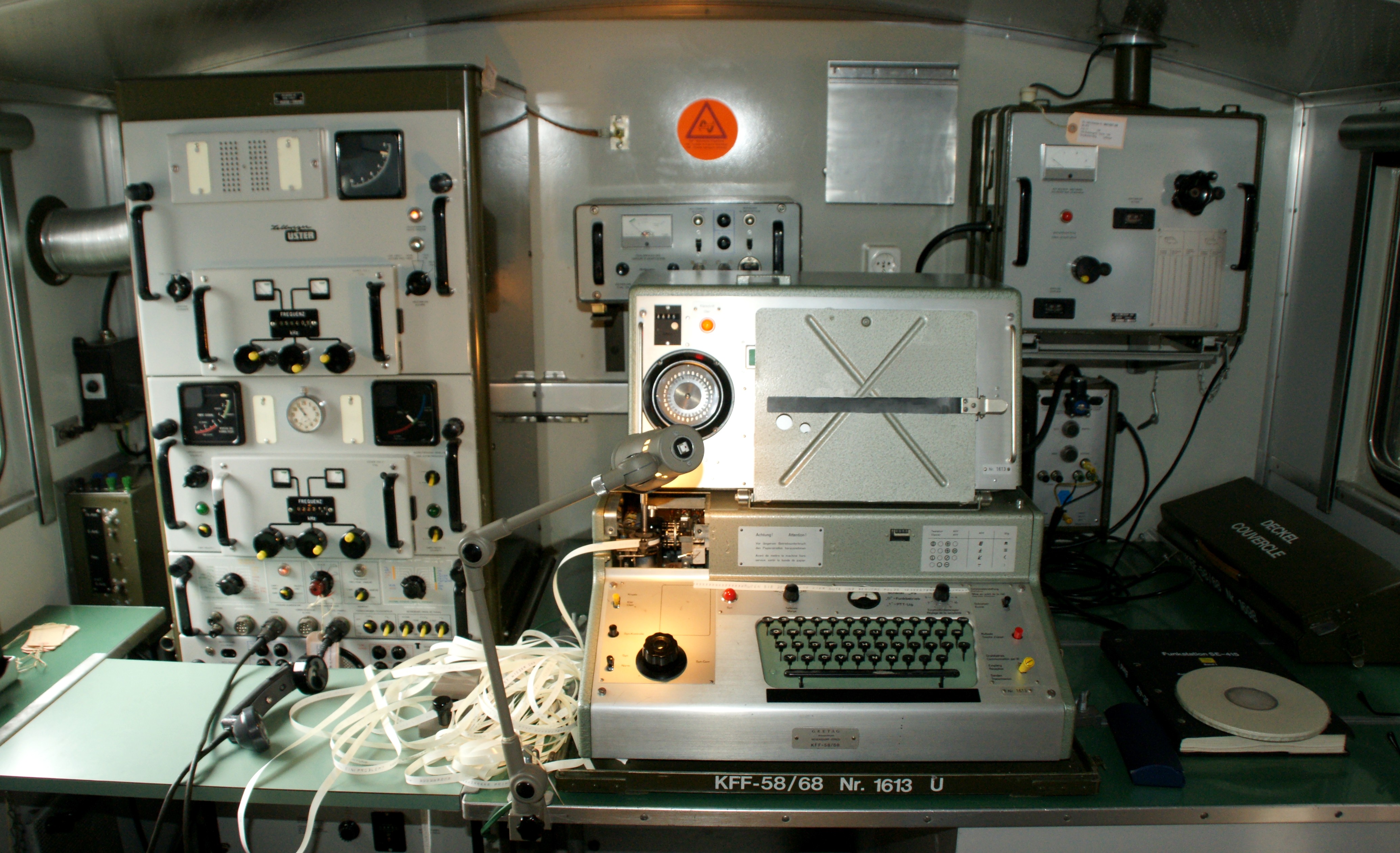

Die Fernschreib - Funkstation SE-415 wurde zum mobilen Einsatz in einen Geländelastwagen Steyr A 680 eingebaut. Im Schweren Funkwagen ist die 1 kW-Station SE-415 mit dem 14-Segment - Krypto-Streifenfernschreiber KFF-58 und ein Baudot-Fernschreiber Stg-100 mit dem zugehörigen Verschlüsselungsgerät TC-61 eingebaut.

In der Regel kamen zwei Fahrzeuge Steyr A 680 zum Einsatz, im einen war die Funkstation eingebaut, der zweite normale Lastwagen transportierte die Bedienmannschaft und die Fernbetriebsanlage. Im Einsatz waren die Krypto-Fernschreiber in der Regel nicht im Stations- sondern im Fernbetriebswagen untergebracht.

• Verwendung: Geländelastwagen
• Besatzung: 2 + 4 Sitzplätze
• Antrieb: 6-Zylinder Dieselmotor, 5.975 l, 120 PS
• Bewaffnung: ohne
• Funkanlage: SE-415, KFF-58, TC-61, Stg-100

• Versorgung der Funkanlage mittels MAG 6000 W Aggregat im Heck des Stationsfahrzeugs; zusätzlich Homelite 1200 W Aggregat im Fernbetriebsfahrzeug
• alternativ Drehstromversorgung 380 V, Tranntransformator und Spannungskonstanthalter

• Breite 2.30 m, Länge 6.22 m, Höhe 3.30 m (mit abgespannter Wagenantenne 3.80 m, mit aufgerichteter Wagenantenne 8.30 m; Gewicht 6'300 kg (leer), 8'400 kg beladen.

• Fahrzeug - Rutenantenne 5 m, das Antennenanpassgerät rechts an der Frontwand montiert.
• Dipolantenne 2 x 25 m, Mastbündel für den 12 m Mast sind auf dem Dach des Funkwagens verstaut; das Abstimm - Kontrollgerät verfügt über eine Stehwellen - Messbrücke zur Kontrolle des SWR.
• Logarithmisch - periodische Antenne für den Frequenzbereich 25 - 52 MHz, 32 m breit, zwischen zwei 12 m Masten

• Fernbetriebsausrüstung in zweitem Fahrzeug

Die Hochleistungs - Funkfernschreibstation SE-415 kam mobil eingebaut in einen Geländelastwagen Steyr A 680 zum Einsatz. Die Funkstation SE-415 überstreicht den Kurzwellen- und auch Teile des militärisch genutzten VHF-Bereichs, somit kann sie für Raumwellenverbindungen auf Kurzwelle bis hin zu VHF-Verbindungen in Sichtdistanz universell eingesetzt werden. Allerdings müssen je nach Wellenbereich unterschiedliche Antennenanlagen eingesetzt werden. Mit dem Krypto-Funkfernschreiber KFF-58, einem Streifenfernschreiber, der auf dem 14-Segment-Code basiert, und dem Blattfernschreiber Stg-100 und dem TC-61 verfügt die Funkfernschreibstation über zwei Krypto-Fernschreibsysteme.

Der Lastwagen Steyr 680 wurde ab 1960 hergestellt und kam im Österreichischen Bundesheer und auch bei der Schweizer Armee zum Einsatz, hierzulande vorwiegend als Funklastwagen und für Spezialaufgaben. Der Lastwagen kann mit Nutzlast ein Gesamtgewicht von 12 t erreichen, das Getriebe ist nicht synchronisiert und das Fahrzeug muss mit Zwischengas geschaltet werden. Das Führerhaus kann nicht hochgeklappt werden, der Motor ist über eine Luke zugänglich resp. kann zur Wartung beim Kühlergrill nach vorn herausgezogen werden.

1975 wurde der Funkwagen SE-415 sch gl 4 x 4 eingeführt, um 1987 wurde er auf die Funkstation SE-430 umgerüstet. Es wurden 75 Stationsfahrzeuge beschafft.
