SE-204

SE-204 Radiovox; hergestellt von Autophon AG, Solothurn.

Für die Verbindungen zwischen den Feuerleit - Radaranlage Mk VII und den Regiments- resp. Abteilungsstäben der schweren Fliegerabwehr wurden zu Beginn der Fünfzigerjahre von Autophon eine adaptierte Variante der frequenzmodulierten Sende-Empfangsanlage SE-203 entwickelt.

Einsatz mobil als SE-203/m im Mowag-Fliegerleitwagen oder stationär als SE-203 in den Bergstationen als VHF-Relaisstationen.

Technische Daten

Stromversorgung

  • Netzbetrieb: die Sender und Empfänger der Station konnten vom 220V Wechselstromnetz betrieben werden.

Dimensionen

  • Sender und Empfänger jeweils 390 x 215 x 218 mm, ca. 60 kg

Zubehör

  • In den mobilen Stationen in den Feuerleit-Radaranlagen kam eine Vertikalantenne A 78 Spez zum Einsatz.
  • In den Gegenstationen bei den Regiments- resp. Abteilungsstäben wurde eine separat aufgestellte Fernantenne FA 78 eingesetzt.

Bedienung

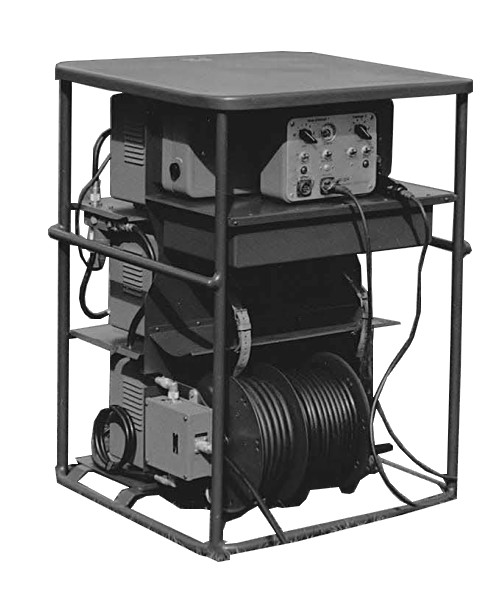

Die Station setzt sich aus einem Sender S 78 NU und zwei Empfängern E 78 NU zusammen, zur Steuerung kommt ein Kommandogerät K 78 A zum Einsatz, von dem aus die Station über ein bis 50 m langes Kabel ferngesteuert werden.

Technisches Prinzip

Röhrenbestückung

Entwicklung

Um 1951/52 wurde von Autophon die FM-Funkstation Radiovox entwickelt, welche teils von Polizeistellen eingesetzt wurde und auch bei den Fliegerfunktruppen zum Einsatz kam. Als SE-203 wurde diese Station adaptiert zur Kommunikation mit dem Fliegerleitwagen und als SE-204 zur Kommunikation mit dem Feuerleitradar eingesetzt.

Einsatz

Die vier Anlagen kamen bei der Schweren Fliegerabwehr mit je vier Stationen in den Abteilungs- resp. Regimentsstäben und vier Stationen im Feuerleitradar Mk VII zum Einsatz.

Nichts gefunden.

Technische Unterlagen

Weitere Informationen

de/se-204.txt · Zuletzt geändert: 2017/09/19 21:22 von mboesch
