Stg-68

Streifenfernschreiber Stg-68; entwickelt von Siemens & Halske, München, hergestellt von Siemens-Albis, Zürich.

Als Streifenfernschreiber kam auf drahtgebundenen Netzen der Streifenfernschreiber Stg-86 von Siemens zum Einsatz.

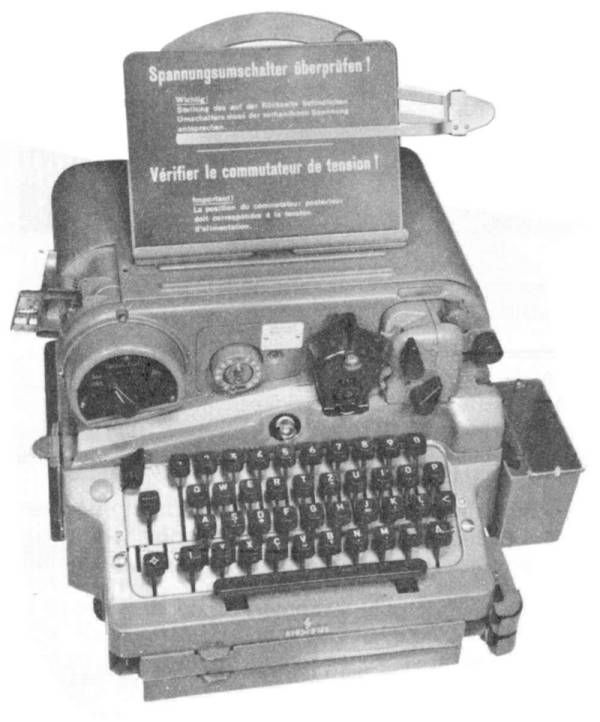

Siemens Stg-68

Technische Daten

  • Prinzip: Fernschreiber (Streifenfernschreiber)
  • Betriebsarten: CCITT No.2 / Baudot; 50 Baud, 400 ZpM

Stromversorgung

Dimensionen

Die ganze Fernschreibanlage Stg-68 findet in zwei voluminösen Kisten Platz:

  • Kiste A: Transportkiste: 565 x 423 x 415 mm; 44 kg
    • Streifenfernschreiber Siemens Stg-68: 23 kg
  • Kiste B: Ergänzungskiste: 617 x 682 x 762 mm; 131 kg
    • Netzspeisegerät SG 61: 25 kg
    • Einton- Telegraphiegerät ETT-60: 19 kg
    • Simultangerät 60: 24 kg
  • optional:
    • Universal-Fernschaltgerät UFG-62: 16.2 kg

Das Gesamtgewicht der Anlage beträgt 175 kg.

Zubehör

  • Netzspeisegerät SG 61: zur Spannungsversorgung aus dem Lichtnetz, Trenntransformator, Eingangsspannung umschaltbar von 110 - 250 Volt, der Zeiger des Messinstruments muss bei der grünen Marke für 220 V stehen.
  • Einton- Telegraphiegerät ETT-60: stellt die 60 V Spannung für den Linienstromkreis bereit (vom Netzspeisegerät her, alternativ durch Stützakkumulatoren; das ETT-60 wandelt die Einfachstromimpulse des Fernschreibers in 1500 Hz-Tonimpulse um, welche direkt oder über das Simultangerät SIM-60 an die Fernleitung weitergegeben werden. Im Empfangsbetrieb selektiert ein Bandfilter die 1500 Hz-Fernschreibersignale (Bandpas 1400 - 1600 Hz)
  • Simultangerät 60: zwischen ETT-60 und die Fernleitung geschaltet, erlaubt das Simultangerät 60 die gleichzeitige Verwendung einer Verbindung für Fernschreib- und Telephoniebetrieb. Der Rufstrom vom Kurbelinduktor des Feldtelephons von 30 Hz wird im Rufumsetzer in ein Rufsignal von 1000 Hz umgesetzt, das über Funkverbindungen weitervermittelt werden kann.
  • Universal-Fernschaltgerät UFG-62: mit dem UFG-62 kann ein Fernschreiber entweder ans öffentliche Telexnetz oder über eine handvermittelte Zentrale angeschlossen werden und es lassen sich auch Punkt-zu-Punkt-Verbindungen zwischen zwei Fernschreibern mit Standleitungen realisieren. Im Lokalbetrieb kann der Fernschreiber eingesetzt werden, um ohne Aussendung Lochstreifen zu kontrollieren, etc. - der Fernschreiber bleibt dennoch für eingehende Anrufe auf Empfang.
  • Telekrypto 61: zur automatischen Verschlüsselung der über die Fernschreibverbindung laufenden Meldungen.
  • Rundschreibgerät: Mit dem Rundschreibgerät kann eine Meldung von einem Fernschreiber gleichzeitig an sechs Empfänger versendet werden.

Siemens Stg-68

Anlagematerial

Beim Fernschreiber Siemens & Halske Stg-68 handelt es sich um einen Streifenfernschreiber, der Signale nach CCITT No.2. / Baudot Code 50 Baud verarbeiten kann. Der Fernschreiber ist mit einem eingebauten Lochstreifensender (links neben dem Betriebsartenschalter) und Lochstreifenstanzer ausgerüstet und verfügt über einen automatischen Namengeber.

Mit dem Betriebartenschalter kann der Fernschreiber als Lochstreifenstanzer (Position Lochst Perf, ohne Meldungsversand) oder als Fernschreiber (Position Stg) betrieben werden.

Der Fernschreiber Stg-68 arbeitet als Streifenschreiber, es werden selbstklebende Streifen bedruckt, die auf das Telegrammformular geklebt werden. Der Stg-68 kann mit dem Blattfernschreiber Stg-100 zusammenarbeiten, bei diesem füllen 69 Zeichen eine Zeile. Um den Telegrammen eine ähnliche Formatierung zu geben, wird beim Stg-68 mit einer Zeilenendsignal-Lampe ab dem 59. Zeichen signalisiert, dass die Zeile bald voll ist und mit den Tasten „Wagenrücklauf“ und „Zeilenvorschub“ eine neue Zeile begonnen werden muss.

Die Stromversorgung erfolgt über das Netzspeisegerät SG 61 aus dem Lichtnetz mit 220 V Wechselstrom.

Das Simultangerät SG-60 erlaubt bei laufendem Telegraphieverkehr die gleichzeitige Kommunikation per Telephon. Da der für die Sprachverständigung wichtige Frequenzbereich von 1200 - 1800 Hz (um die Telegraphiefrequenz von 1500 Hz) ausgefiltert wurde, war die Sprachverständigung erheblich eingeschränkt und die Telephonverbindung lediglich als Dienstverbindung vorgesehen. Zudem wurde im Gerät der Induktorruf des (Feld-)Telephonapparates auf ein 50 Hz - Rufsignal umgesetzt, die einwandfreie Funktion bedingte, dass der Rufumsetzer an beiden Stationen eingeschaltet war.

Das Eintontelegraphiegerät ETT-60 erlaubte den Einsatz des Fernschreibers auf verstärkten Telephonleitungen des öffentlichen Netzes, zur Einwahl ins öffentliche Telex-Netz musste das Universal - Fernschaltgerät UFG-62 eingesetzt werden.
Eintontelegraphiegerät ETT-60

Verschlüsselte Nachrichten können zusammen mit dem CCITT-Verschlüsselungsgerät Telekryptogerät Modell 61 versandt werden. Im Gegensatz zum Telekrypto 53 resp. dem ebenfalls mit dem 14 Segment-Code des ETK arbeitenden KFF-58 kann das Telekrypto 61 den 5 Bit-Code gemäss CCITT No.2 der Fernschreibmaschinen chiffrieren.

Technisches Prinzip

Röhrenbestückung

Entwicklung

Der Streifenfernschreiber Stg-68 wurde 1950/51 von Siemens & Halske, München entwickelt und wurde zum Standardfernschreiber der deutschen Bundespost u.a. im Telegrammdienst. Von 1951/62 wurde der Fernschreiber in den Albiswerken, Zürich hergestellt, er trug die interne Bezeichnung T.typ 68.

Einsatz

Zunächst wurde der Streifenfernschreiber Stg-68 in Kp resp. Kanzleien zur Lochstreifenerstellung eingesetzt (alternativ konnte man den Handstanzer Hst-68 dazu benutzen), später kam es zur Ablösung des ETK auf drahtgebundenen Fernschreiblinien vor allem für Kommandoverbindungen.
